在 CST Studio Suite 電磁仿真的實際操作中，不少工程師和科研人員會遇到一個共性問題—— 明明完成了仿真計算，卻無法在結果中觀測到預期的表面電流。這一現象不僅會阻礙對模型電磁特性的分析，還可能延誤項目進度。其實，無法看到表面電流并非軟件故障，而是由設置疏漏、模型特性、仿真參數等多方面因素共同導致的，下面我們就逐一拆解這些原因，并給出對應的解決辦法。

一、結果顯示設置的基礎疏漏

表面電流的正常顯示首先依賴正確的視圖配置，很多 “看不到” 的情況源于基礎設置缺失。

1. 未選對結果類型

CST 仿真結果類型多樣，表面電流（Surface Current）是獨立模塊。若未在結果導航欄展開 “Currents” 并勾選 “Surface Current”，自然無法看到電流分布；此外，混淆 “體電流” 和 “表面電流”，將模型設為體導體時，軟件會優先計算體電流，表面電流可能默認不顯示。

2. 顯示范圍與縮放不當

即便開啟顯示，電流幅值過小或視圖縮放比例不合適，也會造成 “無電流” 錯覺。低功率激勵或高阻抗結構中，表面電流密度可能低至 nA/m 或 μA/m 量級，軟件默認按最大值適配量程，會讓微弱電流區域無法識別，此時需手動調整量程或局部放大關鍵區域。

3. 視圖視角與透明度失衡

復雜模型的內部結構會遮擋表面電流，若視角停留在模型背面或內部則無法觀測；同時，模型實體透明度過高會掩蓋電流顏色，過低則會遮擋電流圖層，需在 “視圖屬性” 中平衡二者顯示優先級。

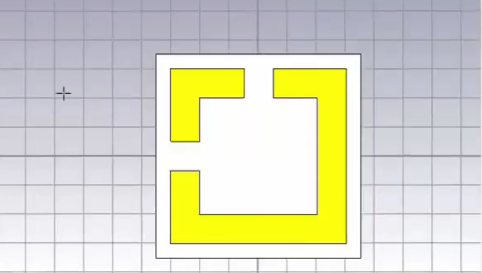

二、模型與材料屬性的核心影響

模型結構和材料定義是決定表面電流能否生成及觀測的核心，也是新手高頻踩坑點。

1. 導體類型選擇偏差

CST 中導體分理想電導體（PEC）、有損導體、薄層導體三類。理想電導體電流僅存于表面，易觀測；若誤設為體積導體且電導率非無窮大，電流會在內部擴散，表面電流幅值驟降；導體厚度遠小于趨膚深度時，電流均勻分布，表面特性弱化，顯示也會不明顯。

2. 材料電導率參數誤區

非理想導體的電導率直接影響電流分布，電導率過低則電流幅值極小，難以觀測；電導率過高但模型有尖角、縫隙時，會出現電流集中，掩蓋其他區域電流；若材料誤設為介質或絕緣體，幾乎不會產生可觀測的表面電流。

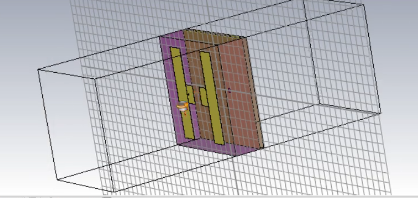

3. 模型幾何結構缺陷

模型尺寸與工作波長不匹配，會降低電磁能量耦合效率，特征尺寸遠小于波長時，激勵無法有效耦合，表面電流幅值極低；模型存在短路、開路等問題，會讓電流在異常區域集中，正常區域電流衰減；網格劃分過粗會丟失電流細節，尤其在曲率大的區域，粗網格會平滑電流分布，導致電流無法準確呈現。

CST 電磁仿真中看不到表面電流，是顯示設置、模型屬性、仿真參數等多因素交織的結果。只要從基礎的顯示配置入手，逐步深入模型、材料和仿真參數的校準，就能精準定位問題并解決。掌握這些排查邏輯，不僅能順利觀測到表面電流，還能提升對電磁仿真原理的理解，為后續的電磁設計和優化奠定堅實基礎。
