作者 | Zhou Ming

本篇案例我們介紹一種利用電流鉗（current probe）測試實現以太網口RE仿真的新方法。

創建電流鉗（current probe）3D模型

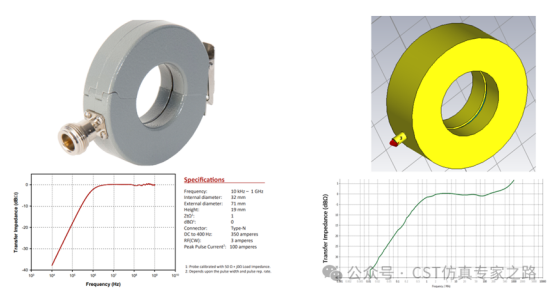

下圖是某型號電流鉗，工作頻段10KHz-1GHz，可以滿足1GHz以下頻段的RE測試要求。判斷電流鉗的模型是否準確，最重要的參數是轉移阻抗曲線。下圖是電流鉗的轉移阻抗仿真結果對比，可以看出低頻段的一致性很好，高頻段還有優化的空間。

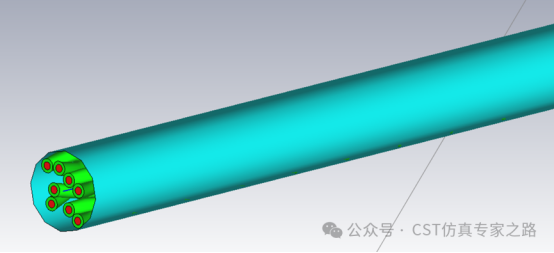

創建以太網線的3D模型

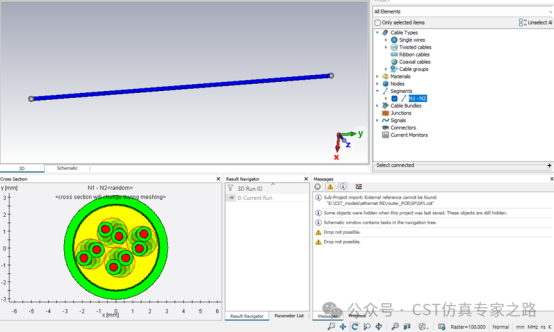

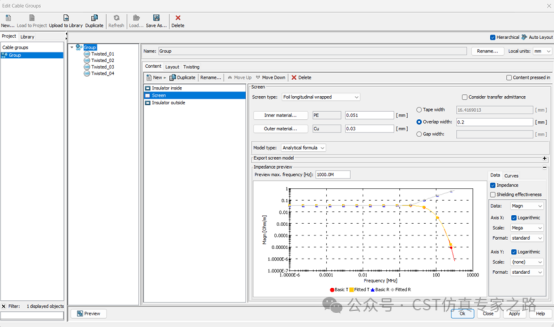

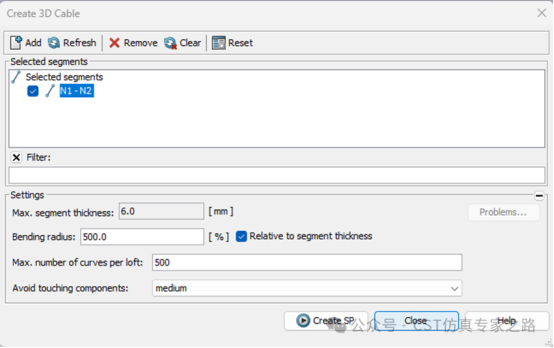

常用的網線有屏蔽線和非屏蔽線兩種，非屏蔽線的方法略微復雜，本案例以屏蔽網線舉例。首先利用CST的cable工作室定義屏蔽網線的規格，然后利用Create 3D cable功能生成3D模型。

通過電流鉗測量得到網線的共模電壓

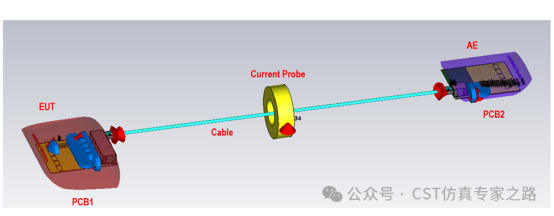

以下是為了模擬電流鉗的測量過程。3D模型中包含EUT（被測設備）、AE（輔助設備）、電流鉗（current probe）、以及網線cable。

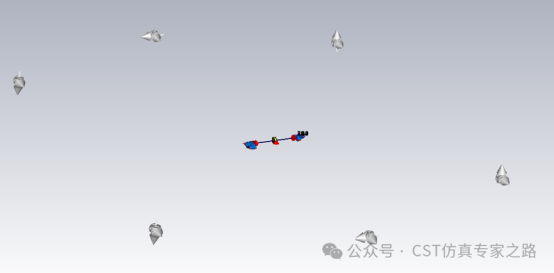

在3m遠處設置遠場E-probe，模擬遠場RE結果。

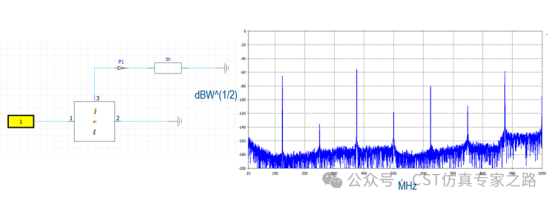

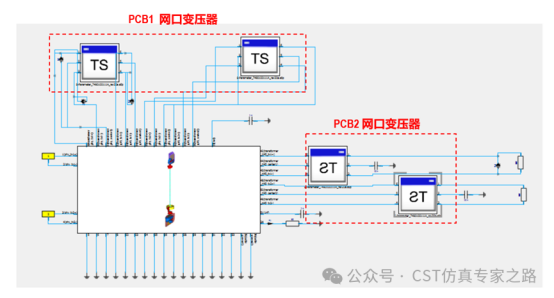

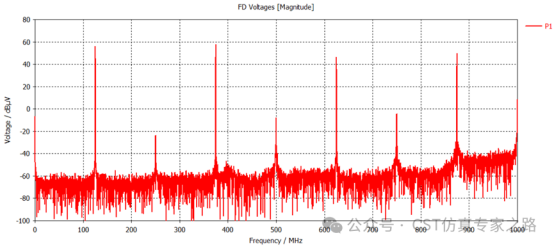

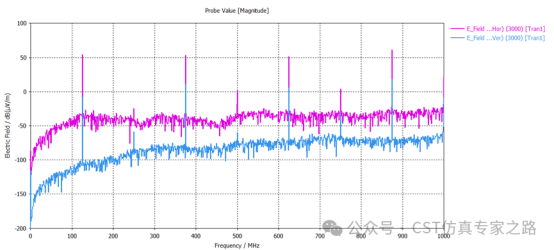

切換到Schematic，搭建網口電路模型，創建trans task，通過仿真得到電流鉗port上的共模電壓頻譜，以及E-probe上的電場強度。

利用電流鉗測試結果仿真網口RE

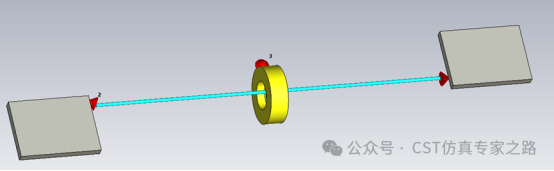

首先要創建黑盒模型。在這個模型中，PCB用簡化模型替代，屏蔽網線只保留屏蔽層或者用金屬線替代，電流鉗位置保持不變。

接下來根據電流鉗上的共模電壓頻譜，計算出port1位置的EMI噪聲源大小，,具體操作的方法請參考前面的案例，這里不再重復。

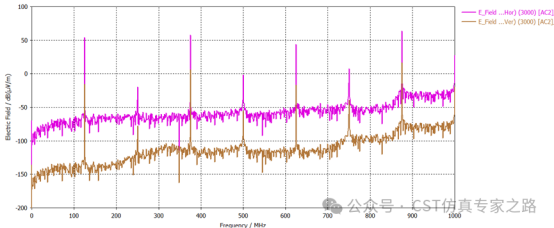

重新創建AC task，利用計算出的EMI噪聲源激勵，仿真出遠場RE結果。

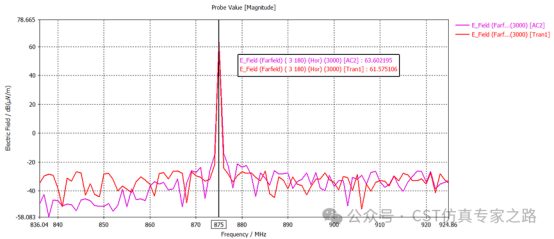

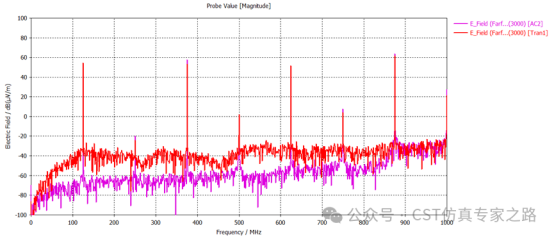

對比trans task與AC task的RE仿真結果，我們可以看出：兩種方法的RE結果具有高度的一致性，以875M頻點為例，兩種方法的差異是2dB。
