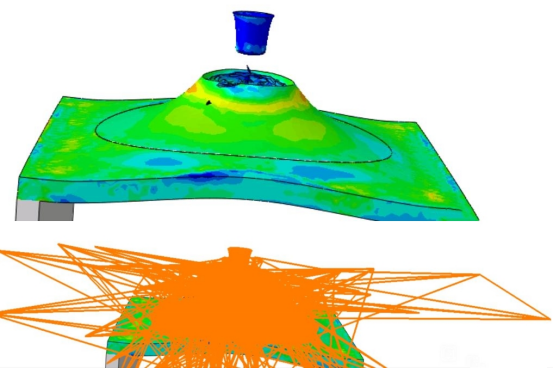

Abaqus中，“實際網格”是前處理（Part/Assembly模塊）定義的幾何網格，承載材料、載荷與約束；“后處理網格”是Visualization模塊基于計算結果重構的展示載體。二者通過“數據映射”關聯——實際網格節點/單元信息經求解器計算后，將結果傳遞給后處理模塊，再按顯示規則重構形態。這種“計算-傳遞-重構”流程，可能因數據處理、顯示設置或計算過程導致差異，而非網格物理改變。

二、后處理網格與實際網格不一致的六大核心原因

（一）位移結果疊加：變形可視化的正常呈現

后處理默認疊加分析步最終位移結果，將節點位移向量疊加到原始坐標，生成“變形后網格”。若位移量大（如大變形分析），網格會拉伸、彎曲，與未變形的實際網格形成視覺差異。例如梁受載彎曲、橡膠壓縮收縮，或動態分析中網格隨時間步變形，均屬正?，F(xiàn)象，關閉位移疊加即可恢復原始網格。

（二）顯示設置偏差：視圖參數未匹配

后處理顯示參數不當會導致視覺偏差，而非數據改變：1）“View→DisplayOptions→Mesh”中，“ElementEdgeDisplay”設為“Coarse”（粗略），會簡化單元邊界；2）實體單元誤顯示為殼單元中面，或隱藏節點/邊界線；3）視角縮放過度、坐標系未對齊，導致空間位置/比例偏差；4）“Result→Filter”平滑系數過高，視覺上偏移節點位置。

（三）單元形態重構：計算后的簡化呈現

求解器可能優化單元形態，后處理基于優化數據重構網格：1）減縮積分單元（如C3D8R）通過沙漏控制修正變形，網格棱邊可能輕微彎曲；2）殼單元前處理定義在頂面/底面，后處理默認顯示中面，厚度較大時空間位置偏差明顯；3）子模型局部加密、自適應網格動態調整（單元拆分/合并），均會導致與全局實際網格差異，屬正常計算輔助結果。

（四）數據傳遞異常：網格數據未同步

前處理與后處理網格數據傳遞異常會導致拓?fù)洳灰恢拢?/span>1）前處理未在“Step→Output→FieldOutput”勾選“Mesh”，后處理只能反向生成簡化網格；2）模型文件損壞（如斷電導致），或版本不兼容，讀取時出現單元缺失、節點重復；3）子模型母數據不完整，邊界節點位置偏差；4）第三方軟件（HyperMesh、ANSYS）導入/導出格式轉換誤差，影響節點坐標與單元連接。

（五）多步分析的網格變化：后續步驟修改原始網格

多分析步中，后續步驟可能修改網格：1）“Step→AdaptiveMeshControls”設置誤差加密，應力集中區單元拆分，網格更精細；2）大變形分析啟用“Mesh→Remeshing”，重劃分畸變單元，拓?fù)浣Y(jié)構完全改變；3）CEL分析中，歐拉與拉格朗日網格相互作用，歐拉網格形態調整，均屬流程設計的預期差異。

（六）坐標系與單位不統一：空間/單位偏差

前處理與后處理坐標系或單位不統一，導致視覺偏差：1）前處理用局部坐標系定義網格，后處理默認全局坐標系，空間朝向不同；2）長度單位“mm”與“m”混淆，位移結果縮放偏差，網格比例失真；3）零件裝配位置與后處理參考點未對齊，整體空間偏移。

三、排查與解決策略

（一）快速排查步驟

驗證位移疊加：啟用“Result→Deformation→UndeformedShape”，顯示未變形網格，一致則為正常變形；2.檢查顯示設置：確認網格精度為“Fine”、單元類型顯示正確，關閉平滑功能，恢復默認視角；3.核對數據完整性：查看前處理“FieldOutput”是否勾選“Mesh”，后處理用“Tools→Query→Mesh”對比單元/節點數量；4.確認網格修改：檢查分析步是否啟用自適應、重劃分或子模型，切換至初始步查看網格；5.統一坐標系/單位：選擇一致坐標系，確認“Result→UnitSystem”與前處理匹配。

（二）針對性解決方法

位移疊加差異：選擇“UndeformedOnly”顯示原始網格，或疊加顯示便于對比；2.顯示偏差：設網格精度為“Fine”，殼單元顯示匹配前處理面，關閉過度平滑；3.數據傳遞異常：重新生成.inp文件并勾選“Mesh”，從備份恢復損壞文件，用.inp格式導入第三方網格；4.多步網格變化：切換分析步查看網格，降低自適應加密等級；5.坐標系/單位問題：創建并激活匹配的局部坐標系，自定義單位系統（如mm、N、tonne）。

區分正常差異與非預期問題

后處理與實際網格“不一致”，需先區分：1）正常差異（位移疊加、自適應加密、多步修改），無需修正，標注說明即可；2）非預期問題（數據傳遞異常、顯示錯誤、坐標/單位偏差），需排查參數、補全數據、統一設置。核心是理解后處理網格是結果載體，受計算、顯示、流程共同影響，系統化排查可確保結果準確可信。
