CST在做光學等仿真有時會遇到多個空間介質，需要設置多個不同介質的背景材料，那么CST如何設置多層背景材料？

步驟如下：

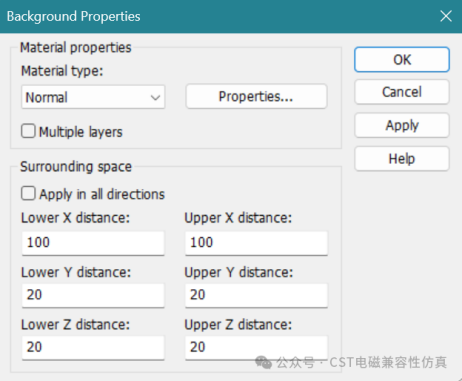

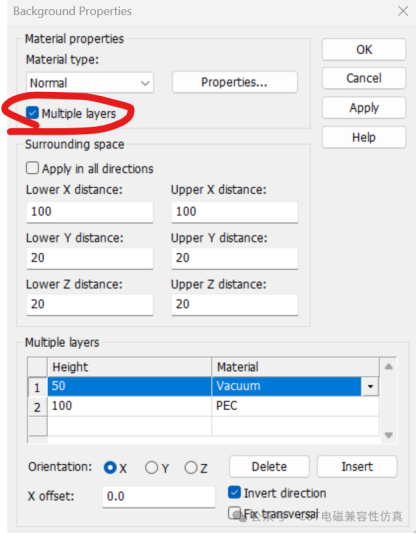

步驟一：打開cst的背景材料，打勾Multipie layers，

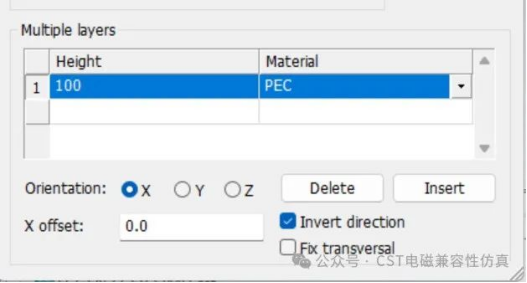

步驟二：在Multipie layers欄，設置高度，方向和材料，比如，第一個設置PEC，方向X軸，偏置隨便。

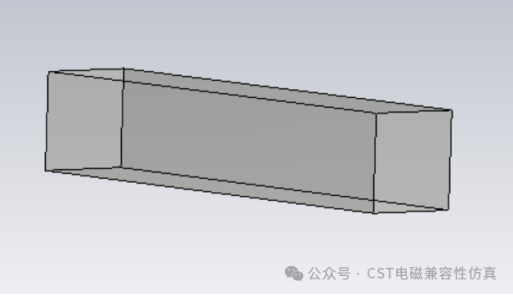

如圖，先得到一個空間背景材料。

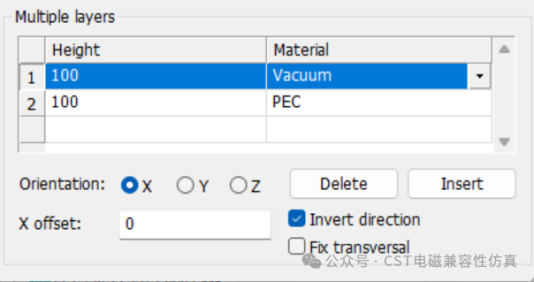

步驟三：還是在在Multipie layers欄，點擊insert材料，第二個背景材料設置材料Vacuum。

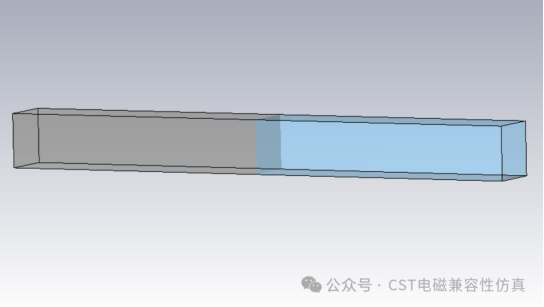

如圖，這樣你就得到一個二層結構的空間背景材料。

當然根據您自己的仿真需求按照上述步驟操作可以再設置多個。

（內容、圖片來源：CST電磁仿真兼容，侵刪）
